        非開挖頂管拉管的難點技術

        作者:admin 發布日期:2017/10/27 關注次數: 二維碼分享
        非開挖頂管拉管施工不是我們看到的那么簡單的,也需要有一定的做工技術的,下面我大家帶來一些相應的非開挖技術難點。

        水平鉆孔技術:在地下管線鋪設中,采用水平方向鉆進和擴孔工藝方法成孔,同步拉入或頂入鋪設地下管線的技術方法。包括(水平鉆進法,水平螺旋鉆進法,水平定向鉆進法。)


        水平鉆進法:使用普通地質鉆探設備,采用盲孔鉆進工藝清水或空氣作為沖洗介質,先鉆進成孔,然后推入金屬套管,在穿管鋪入電纜。缺點:設備工藝受限,鉆孔方向控制難,套管撲入費時費力,大口徑成孔難。質量差,效率低。


        水平螺旋鉆進法:采用螺旋鉆頭破碎土層,同步頂入金屬套管,螺旋鉆桿內排土工藝。帶有套管地下管道泥漿潤滑裝置。優點:對底層沒干擾,對地層適應性好,管徑更具需要變化,適用范圍大。缺點:不可控向,施工精度有限,在堅硬或卵礫層施工空難,對螺旋鉆頭不能破碎地層無法施工。適用范圍:軟至中硬的不含水土層,粘土層和穩定的非粘土層。


        水平定向鉆進:是一種將地質鉆探,油氣鉆井所用的定向鉆進技術與管線鋪設技術相結合的新方法,采用先定向鉆進導向孔,然后擴大鉆孔,拉入鋪設管線的技術工藝。優點:鋪管精度高,效率高,操作簡便。

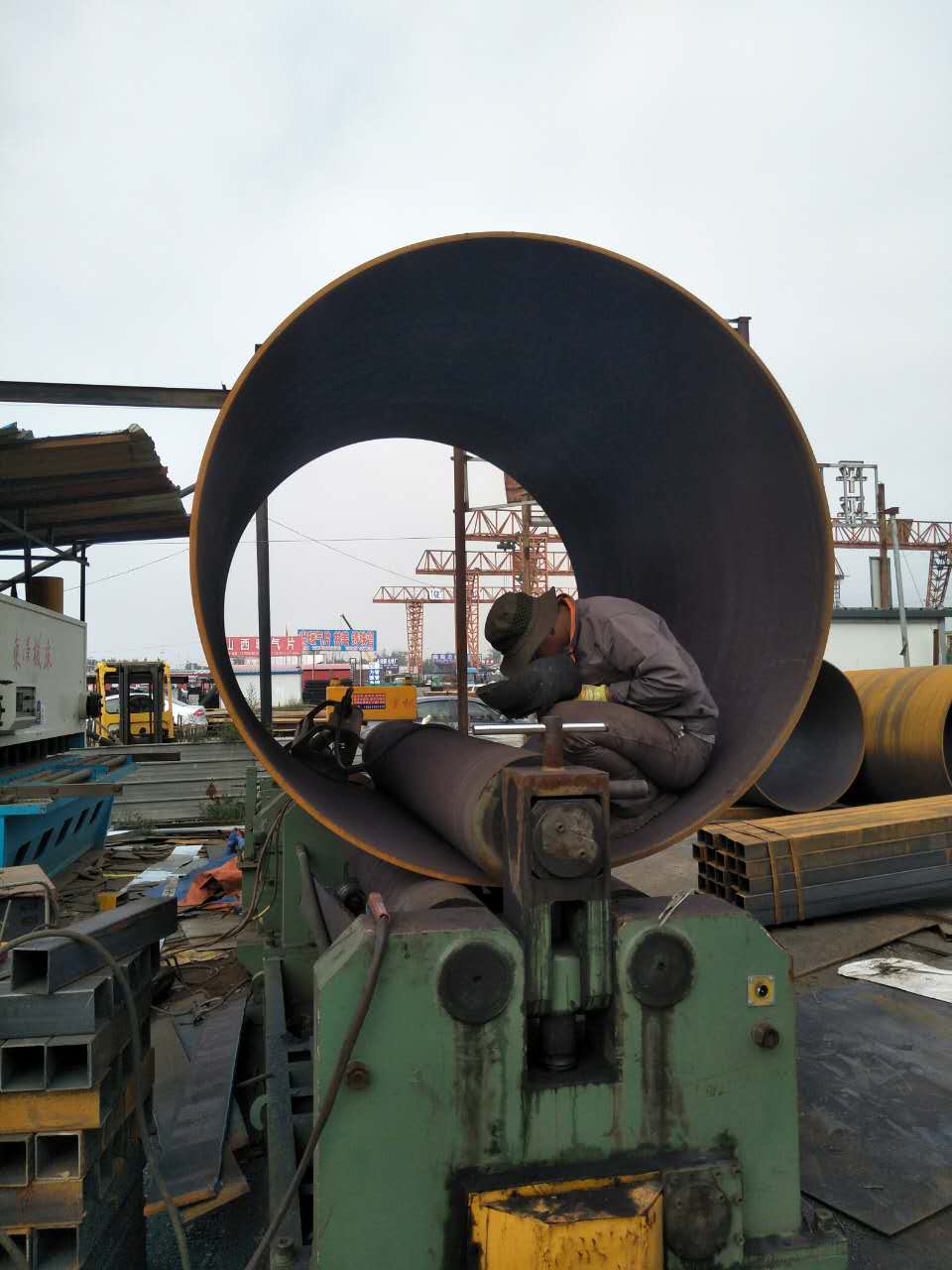

        非開挖頂管拉管


        非開挖頂管拉管水平定向鉆進鋪管工藝原理:

        1,鉆進導向孔(采用專門的人工彎曲鉆孔器具,從鉆孔入土點到出土點進行定向鉆進。按照設計的鋪管軌跡鉆出一個對穿的導向鉆孔。)

        2,回擴鉆孔(導向孔鉆進結束后,在出土端卸下導向鉆具和鉆頭,換上回擴鉆頭,開始擴孔。

        3,反拉鋪管(擴孔完成后,即可拉入需鋪設的管道,管道做好預先連接妥當利于一次拉入,拉管前,做好有一次清孔或探孔工序。應將擴孔器或清空器連接在鉆桿上,在通過單動接頭連接在管道的拉頭上,單動接頭防止管道回轉,從而保證其能平滑的會(huì )拖進鉆孔。


        反拉回擴鉆孔時擴孔鉆頭后部的鉆桿連接方案

        通過單動接頭連接鉆桿用于地層情況較好孔壁穩定穿越距離不長的條件中。


        優點:

        1,保持了鉆桿連接,回拖鉆桿能保證下一循環擴孔進行。

        2,出土端鉆桿和回轉擴孔工作互不干擾,確保操作保障。


        缺點:

        1,如出現孔內事故,由于單動接頭存在,無法從出土端驅動擴孔器回轉退回。

        2,直接連接鉆桿(用于底層復雜,孔壁穩定性差,穿越距離不長的施工中。有點如上,并且克服了如上缺點。

        3,不接鉆桿(用于地層情況好,孔壁穩定的施工中。缺點。萬一垮塌,從入土段找老孔麻煩大。

        鉆孔控向原理:水平定向鉆進導向孔一般采用小直徑鉆頭,進行全孔底破碎鉆進。在鉆頭底唇面或鉆具上,設置專門的控制鉆向的機構。在鉆具內或緊接其后部位,安裝有測量探頭。鉆進過程中,探頭連續或間接的測量鉆孔位置參數,并通過無線或有線的方式適時地將測量數據發送到地表連接器,操作者根據數據和處理后得到的圖表,采用適當的技術調整孔內控制鉆向的機構,從而控制鉆孔軌跡延伸,達到設計要求。

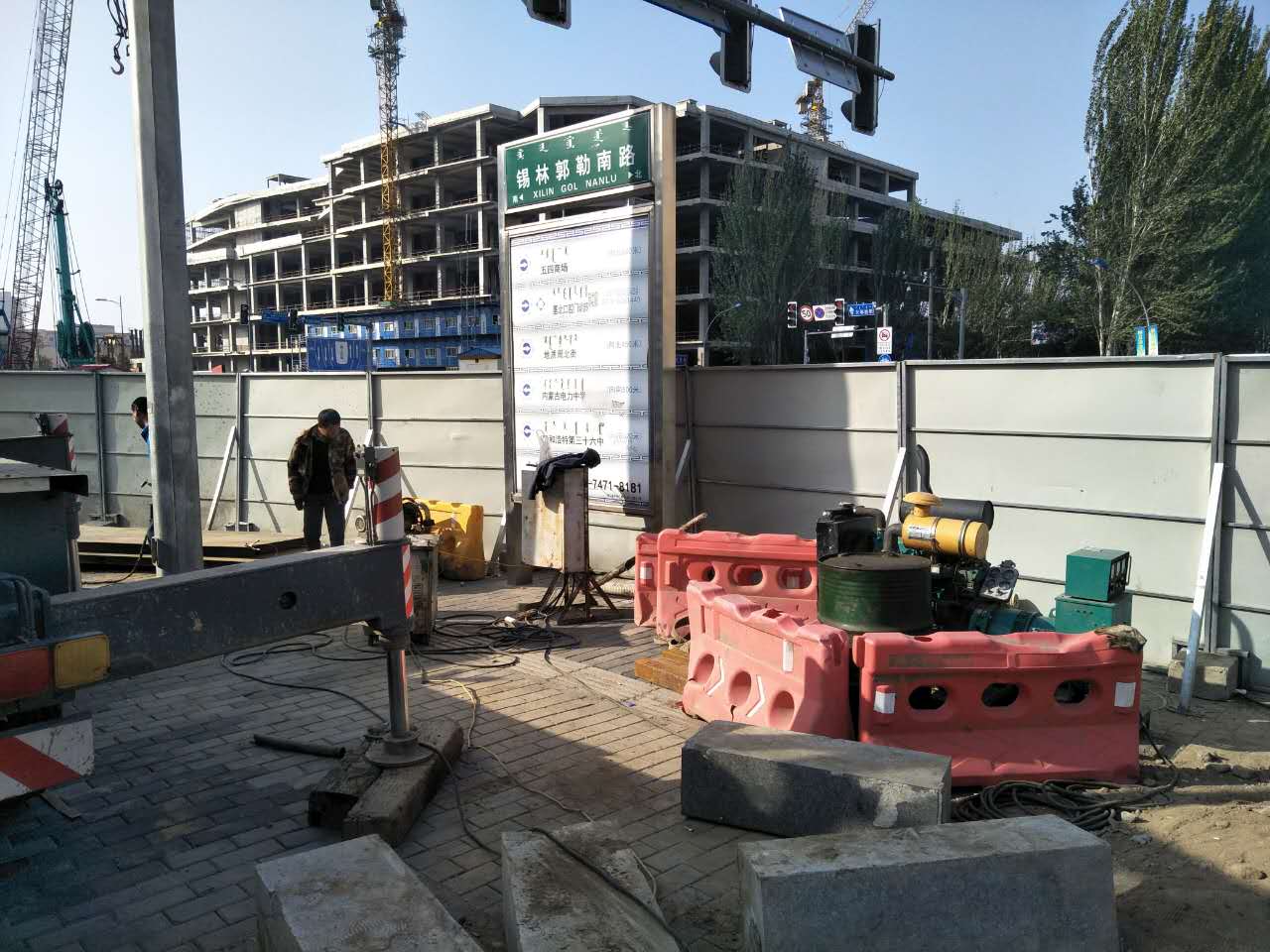

        內蒙古頂管施工


        非開挖頂管拉孔內控制鉆向的機構:


        鉆頭底唇面非平衡結構

        1,斜面結構,鉆進時連續回轉鉆頭,斜面均勻破碎孔地,則鉆出直孔,如果保持斜面傾向某個方向不會(huì )轉加壓鉆進時,斜面不對稱破壞孔底,則使鉆孔發生彎曲。適用于,軟質土層,并采用鉆井液噴射輔助破碎孔底。若土層較硬,采用搖擺鉆進。

        2,斜底結構,采用氣動潛孔錘鉆頭,與斜面結構原理類似。主要用于硬質的巖層中控向鉆進,沖擊回轉鉆直孔,沖擊不回轉使孔底發生不對稱破壞。

        3,不對稱結構,也采用氣動潛孔錘鉆頭,他將底唇面做成不對稱形狀,原理如前


        鉆具彎曲結構

        結構:由鉆頭,孔底動力機,彎接頭,鉆桿組成的鉆具組合。

        原理:入土前處于自由彎曲狀態,或者在下孔內后令其彎曲,鉆具組合受到孔壁的限制,而使鉆頭對孔壁產生斜向力,由于鉆頭軸線和鉆孔軸線不重合,從而產生對孔壁的橫向破碎和對孔底的不對稱破碎,在孔底動力機 帶動鉆頭旋轉時鉆具彎接頭和鉆桿不轉動,就保證孔朝一定方向偏斜一定角度,從而達到人工彎曲鉆孔目的。

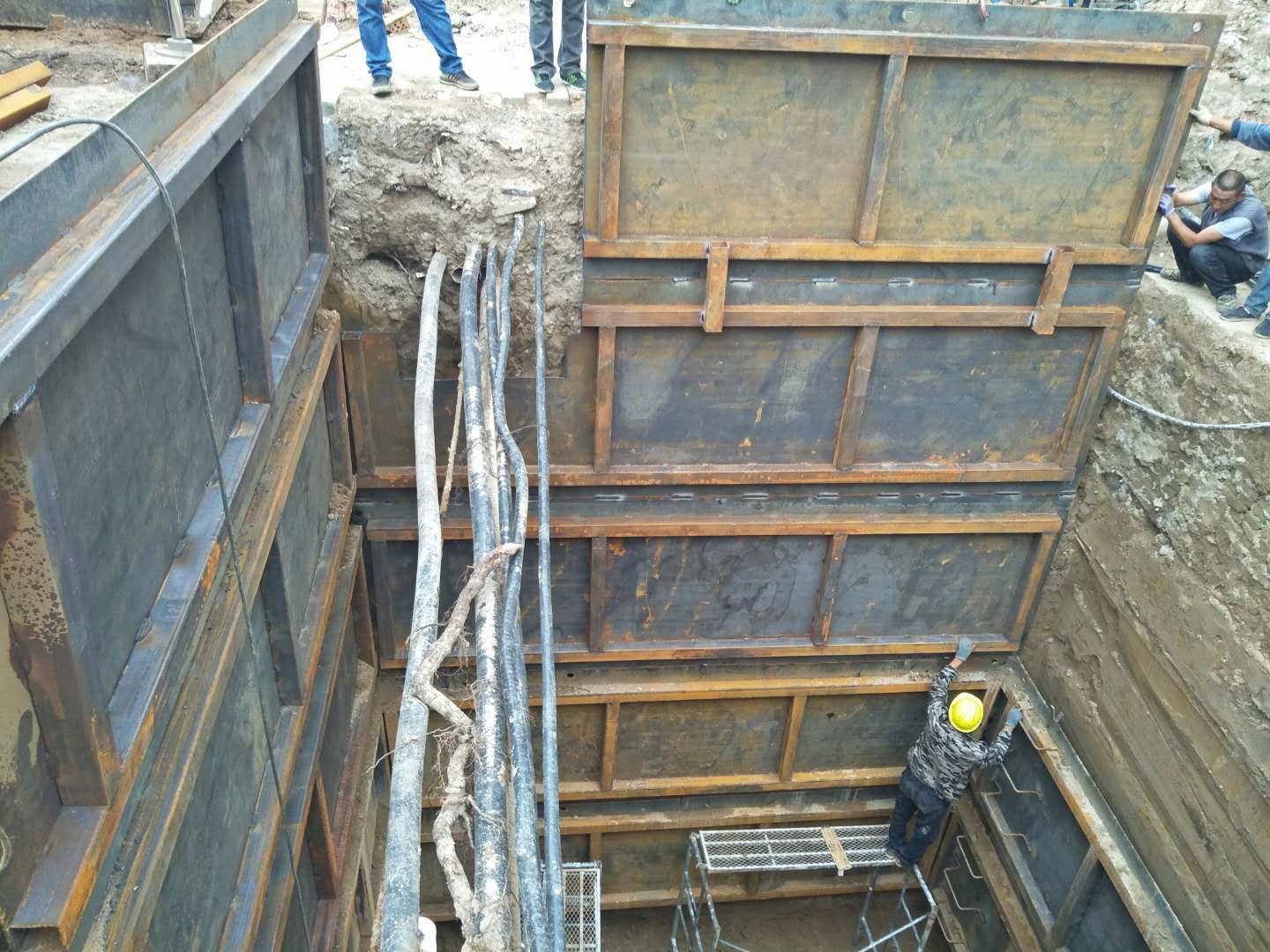

        呼和浩特拉管施工


        呼和浩特市鼎順機械化定向頂管有限公司一直以“創(chuàng )新”為其施工理念不斷發展,現已成為內蒙古知名非開挖頂管工程施工公司。我公司擁有28噸-160噸定向鉆機5臺,直徑0.8-2.5液壓頂管設備5套。多臺先進的進口導向儀和探測儀。擁有專業素質精良的的技術人員及施工隊伍,我們已經與多家企業建立了長期的合作關系。我們的工程項目是非開挖頂管拉管。歡迎與您的合作!
