        拉管施工現場的質量控制

        作者:admin 發布日期:2018/9/27 關注次數: 二維碼分享
        一、鉆孔、擴孔的質量控制

        1.鉆孔前控制:
        地表測量主要根據施工圖紙,利用全站儀,確定兩井之間的具體位置(包括坐標與距離),定出鉆孔中心線和地表走向,測量中心線地面的海拔高度或相對高度,并根據要求的鋪管深度,初步確定導向孔的造斜角度和入口位置。一旦選擇確定了施工位置,就應該對鉆孔軌跡作測量并繪出詳細的圖紙。鉆孔軌跡和基準線的然后精度取決于測量資料的精度。根據設計確定的埋置深度,選擇入土和出土角。
        2.鉆進過程中的測量控制:
        在鉆進導向孔時,鉆進工作人員利用手持式跟蹤儀〔基本配置由一個裝在鉆頭后面的測量探頭(發射器)和一個手持式跟蹤接收器組成〕,通過鉆頭內探頭發出的信號,確定鉆具位置,利用導向儀獲取的數據與預先設計的基準線和實際軌跡進行比較,每鉆進2~3m時進行一次測量計算,隨時調整鉆進軌跡,鉆頭出口處露出地面,測量實際出口,是否在誤差范圍之內,如果鉆孔的一部份超出誤差范圍,可能要拉回鉆桿,重新鉆進鉆孔的偏斜部分。
        3.擴孔過程中的測量控制:
        經過工作人員認真操作,導向孔的位置偏差能得到較好的控制,但由于拖拉管特殊的施工工藝,在隨后的回擴操作可能改變鉆孔的位置,為了減少偏離,不同地層可采用不同的回擴器。刮刀回擴器用于軟土層,筒形的回擴器用于混和土,鑲嵌合金鋼牙輪回擴器用于巖石層,回擴器的類型和地質條件直接影響回擴速度,采用與地層相匹配的回擴器和適當的鉆進液流量是回擴施工的關鍵,同時也是對維持孔壁穩定預防塌孔的有效手段。
        在非開挖定向鉆進管線施工過程中的軸線、高程偏差,主要發生在回擴階段,每擴一次孔的測量控制,跟導向孔鉆進測量方法相同,
        擴孔結束相當于開挖溝槽結束,拖拉管采用的管材一般為鋼管和高強度的聚乙烯管,對于接頭都有相關的檢測方法。

        二.拖拉管回拖前及鋪管結束后的質量檢測

        1.管材質量控制:
        用于拖拉管施工的產品管,大多屬于新型產品,材質應根據設計要求對環剛度及大拉力等指標進行檢測(送相關檢測單位)。
        2.高程、軸線檢查:
        由于大多數導向孔需要多次回擴,將孔徑擴至能鋪設管道,(終孔孔徑一般為管線外徑的1.2~1.5倍)。如果采用高強度聚乙烯管,管道施工完畢將懸浮于管道內,高程H偏差在±(D-d)/2之間,在施工管回拖過程中,通過不斷的清運泥漿,盡量減少孔道內泥漿,預防由于泥漿固結所引起的管軸及管底標高與原設計的差距。通過其工程實踐,回拖結束立即對管底標高檢測,及相隔兩月后再次利用探頭及導向跟蹤儀對管底標高進行檢測,變化很小。
        另外為控制管底高程還應盡量控制擴孔系數。

        3.管道變形控制和檢測:

        考慮到排水管應滿足設計排水流量的要求,工程施工完畢,應對管道變形進行檢查。
        根據上海市工程建設規范《埋地塑料排水管道工程技術規程》DG/TJ08-308-2002(J10185-2002)關于管道變形的檢測方法:
        (1)人不能進入管內的塑料管可采用圓度測試板管內拖拉進行檢測,圓度板直徑(0.95+0-0.02)Di(管內徑)。
        (2)人能過進入管內的塑料管當DN≥600mm時可直接進入管內檢測其實際變形值。
        根據工程實際施工情況,管子拖拉鋪設結束后,水有可能進入管道內,對采用圓度測試板對管道變形檢查,拖拉法有難度。建議采用類似于通球法的檢查方法,(根據設計核算的小排水流量制作模型采用內拖法檢查)。

        4.管道的閉水試驗檢查

        由于CJJ3-90市政工程質量檢驗評定規程中,閉水試驗只有在陶土管,混凝土管,鋼筋混凝土管和石棉水泥管等管材進行,所給定控制指標不適用于塑料管及其他材質的排水管。
        根據不同的驗收標準都有不同的取值:
        Q=1.25√D(GB50268-97)(1)
        Q=0.26√D〔DG/TJ08-308-2002(J10185-2002)〕(2)
        Q=0.0046D(CECS122:2001)(3)
        式(1)(3)中Q—每1km管道長24h的允許滲水量m3/(24h.km);
        D—管道內徑。
        式(2)中Q—每10m管道長30min的允許滲水量L/10m.30min;
        D—管道內徑。
        我國目前對塑料排水管道的驗收一直采用中國工程建設標準化協會(huì )標準即CECS122:2001,由于本工程管材接頭采用的是電熱融式接頭,所以閉水試驗推薦采用CECS122:2001規程中的24小時管道滲水量要求,即(式3)。
        綜合以上所述,通過對導向孔鉆進前,鉆進過程中及回擴過程的軸線,標高監控測量以及管線回拉后的高程軸線復測,管道閉水試驗,變形檢測等工藝指標的控制,通過監理檢驗,基本上達到了預期制定的控制目標。
        根據對本工程的監理實踐及專家驗收會(huì )議的終討論的驗收結果認為,非開挖鉆進技術拖拉管施工工藝用于倒虹吸管。建議對以下工作內容進行檢查驗收,基本上就能滿足設計及使用要求了:
        1.管道覆蓋深度,推薦采用非開挖協會(huì )的施工技術規范中規定:穿越的小覆蓋深度,大于鉆終回擴直徑的6倍以上;在穿越河床時,應在河床斷面低處之下5m以上。
        2.管道接頭檢查用焊縫檢測儀對管線進行連續檢測。
        3.倒虹吸管進出口的檢查井,根據CJJ3-90《市政工程質量檢驗評定規程》中管道檢查井的檢查內容進行驗收。
        4.進出水口的高程,軸線,滿足設計規定
        5.壓力管道強度與嚴密性試驗,GB50268-97只對鋼管有壓管做了規定,而對塑料管并沒有規定,所以推薦采用有壓管與無壓管臨界值0.2Mpa,作壓力試驗的控制指標。
        6.變形檢測推薦采用上海市工程建設規范《埋地塑料排水管道工程技術規程》進行檢查。

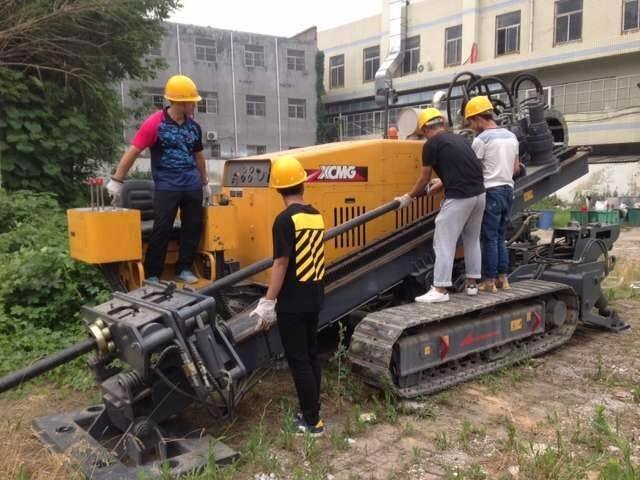

        呼和浩特拉管施工


        三、拖拉管施工的建議與存在的不足:

        1.拖拉管施工用于市政雨污排水管,無驗收標準。很難依據排水工程驗收規范驗收。所以施工前監理要與業主、質檢站、設計單位擬訂驗收標準、檢測頻率和驗收辦法。承包人需確認能達到這些要求,才能采用拖拉法施工。
        2.產品管與回擴孔(拖拉施工完畢)的間隙如何處理,不能象開挖施工那樣回填密實對于橫穿道路管線,孔內泥漿固結后,道路邊可能隨之下沉。
        3.當施工現場有干擾時,如無線電發射臺、大型鋼結構、輸電線路、變壓器等將影響手持式跟蹤儀的測量精度。
        4.由于拖拉管施工法鋪設的管道管內底高程誤差較大,所以只適用于對管道高程要求不高的有壓管(如自來水管、油氣管)和電纜護管的鋪設。其高程精度很難達到雨水管、污水管的要求。
